背景概述
集電環也叫導電環、滑環、集流環、匯流環等。它可以用在任何要求連續旋轉的同時，又需要從固定位置到旋轉位置傳輸電源和信號的機電系統中。滑環能夠提高系統性能，簡化系統結構，避免導線在旋轉過程中造成扭傷。
客戶需要解決問題
集電環的使用比較廣泛，但是因?yàn)檫\(yùn)行條件比較苛刻，經常會出現集電環或電刷的異常磨損、電刷振動以及產生火花等弊病。當出現異常磨損時，一開始只有非常小的傷痕（期間伴隨有發熱），如果不能及時發現，電刷在這些部位集電不良而產生火花。一旦產生火花，傷痕就逐漸惡化擴大起來，最后形成與電刷滑動接觸面的尺寸同樣大小的傷痕。嚴重時會導致整個發電機的停機事故。
碳刷是發電機動靜接觸和交換能量的設備，碳刷運行的好壞，直接關系到發電機的運行安全。然而實際運行中，碳刷與集電環發熱現象極為普遍，如果不能及時有效地采取措施加以處理，或則處理不得當，將會擴大故障，造成嚴重發熱、滑環燒壞，導致發電機停機事故及不必要損失。碳刷和集電環發熱的產生發展過程碳刷正常運行中的溫度一般在50-80℃。

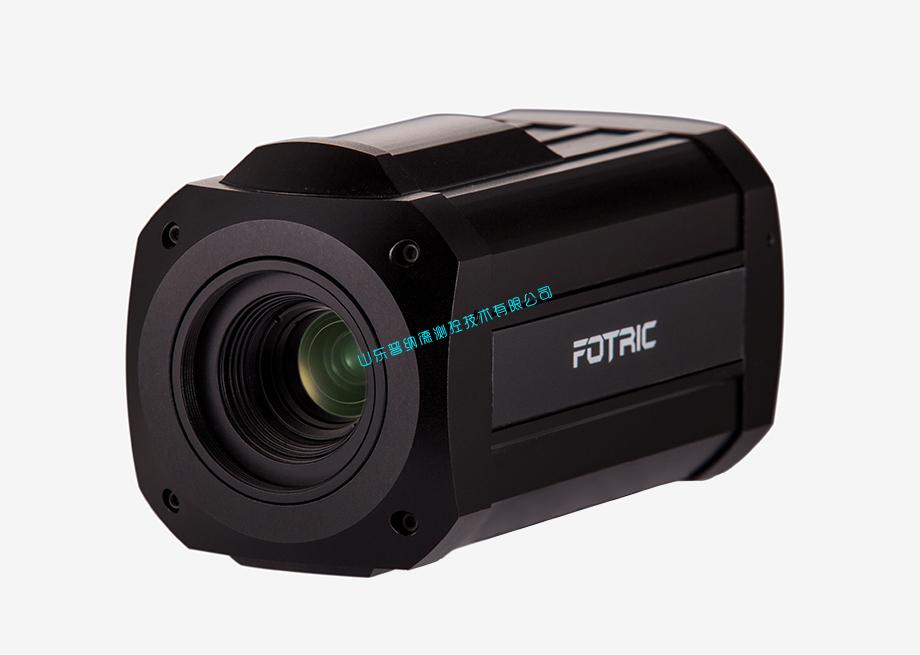

Fotric測溫型在線熱像儀用于連續、自動、非接觸采集溫度，可同時采集110592個點的溫度值，并以視屏圖像的形式直觀呈現溫度分布情況。實現了7/24全天候監測集電環和碳刷的實時溫度。當溫度異常時，可第一時間將異常信息輸出，通知現場負責人員。
三、Fotric熱像系統的使用
1、設備安裝需求
（1）復雜電磁環境
設備安裝部位位于集電環外側，發電機內部，勵磁及發電機本身所產生的磁場環境非常復雜，周圍環境溫度受勵磁電流及轉動部位發熱的影響，溫度比較高，這要求設備要適合在這樣環境下使用。
（2）安裝區域設備可靠性要求
設備安裝于集電環外側機組封裝柱上，距離轉動部位不足1m，對設備抗震動以及運行穩定性要有極高的要求。
（現場實際安裝圖）

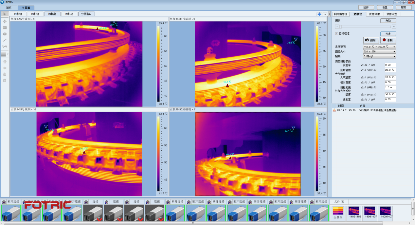

2、后臺監控平臺

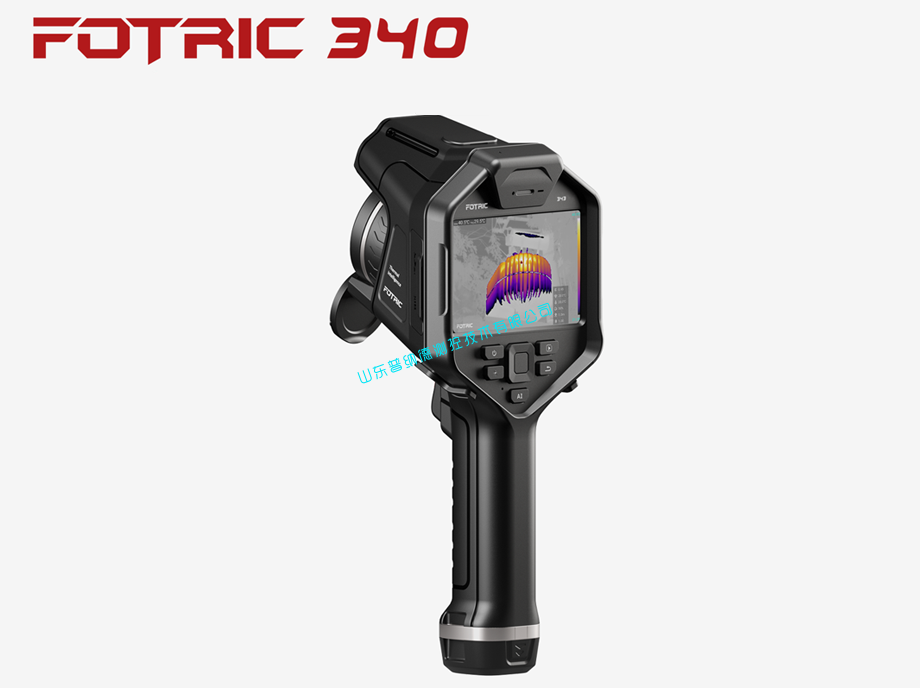

推薦產品
相應客戶
水電站發電機以及相關產業部門發電機
