項目背景
高爐是用鋼板作爐殼，殼內砌耐火磚內襯。高爐本體自上而下分為爐喉、爐身、爐腰、爐腹 、爐缸5部分。由于高爐煉鐵技術經濟指標良好，工藝簡單，生產量大，勞動生產效率高，能耗低等優點，故這種方法生產的鐵占世界鐵總產量的絕大部分。
高爐生產時從爐頂裝入鐵礦石、焦炭、造渣用熔劑（石灰石），從位于爐子下部沿爐周的風口吹入經預熱的空氣。在高溫下焦炭（有的高爐也噴吹煤粉、重油、天然氣等輔助燃料）中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣，在爐內上升過程中除去鐵礦石中的氧，從而還原得到鐵。煉出的鐵水從鐵口放出。鐵礦石中未還原的雜質和石灰石等熔劑結合生成爐渣，從渣口排出。產生的煤氣從爐頂排出，經除塵后，作為熱風爐、加熱爐、焦?fàn)t、鍋爐等的燃料。高爐冶煉的主要產品是生鐵 ，還有副產高爐渣和高爐煤氣。
由于高爐生產是連續進行的，一代高爐（從開爐到大修停爐為一代）能連續生產幾年到十幾年。高爐開爐之后，整個系統必須日以繼夜地連續生產，除了計劃檢修和特殊事故暫時休風外，一般要到一代壽命終了才停爐。
高爐冶煉過程是一個連續的、大規模的、高溫生產過程，其穩定順行至關重要。生產中，各個系統互相配合、互相制約，形成一個連續的、大規模的高溫生產過程。無論哪個環節出現故障，都有可能導致整個系統的停工，造成嚴重經濟損失，嚴重時甚至威脅到工作人員的生命安全。提高整個高爐的安全運行工況，是客戶非常需要的。
紅外熱像監控系統的應用目標
1系統應用意義
高爐本體由于長期工作于高溫狀態，設備均有保溫爐襯等耐火材料的結構，以確保爐內溫度和對爐體外壁材料的保護。耐火材料的好壞，不僅決定了生產工藝的效率，也對設備和操作人員的安全起到了至關重要的作用。所以在高爐冶煉中，爐體表面溫度監控， 一直是需要重點關注并持續改進的難點。
高爐爐襯是用能夠抵抗高溫和化學侵蝕作用的耐火材料砌筑成的。爐襯的主要作用是構成工作空間，減少散熱損失，以及保護金屬結構件免遭熱應力和化學侵蝕作用。有耐火材料出現裂縫或脫落，爐內高溫鐵水（1350攝氏度左右）就會順著裂縫或者脫落部位直接泄漏到水冷系統、保溫系統、爐壁，嚴重會造成整個高爐報廢甚至人員人生安全，爐襯局部減薄則會把局部耐高溫材料的高溫通過水冷系統、保溫系統傳遞給爐壁。高爐爐體表面溫度監控的結果，可以客觀體現高爐爐襯的損壞或裂化程度。
高爐爐襯缺陷檢測的傳統方法，一般是靠眼看、耳聽來觀察爐殼是否發紅、鼓包和漏風或是爐襯多層填埋熱電偶的方式實現，根據各層熱電偶的溫度來推測高爐爐體的侵蝕情況。
a) 無法及時發現爐襯的早期缺陷，貽誤搶修時機；
b) 無法確定爐襯缺陷的部位和損壞程度；
c) 無法指導補焊、灌漿，使檢修陷入盲目。

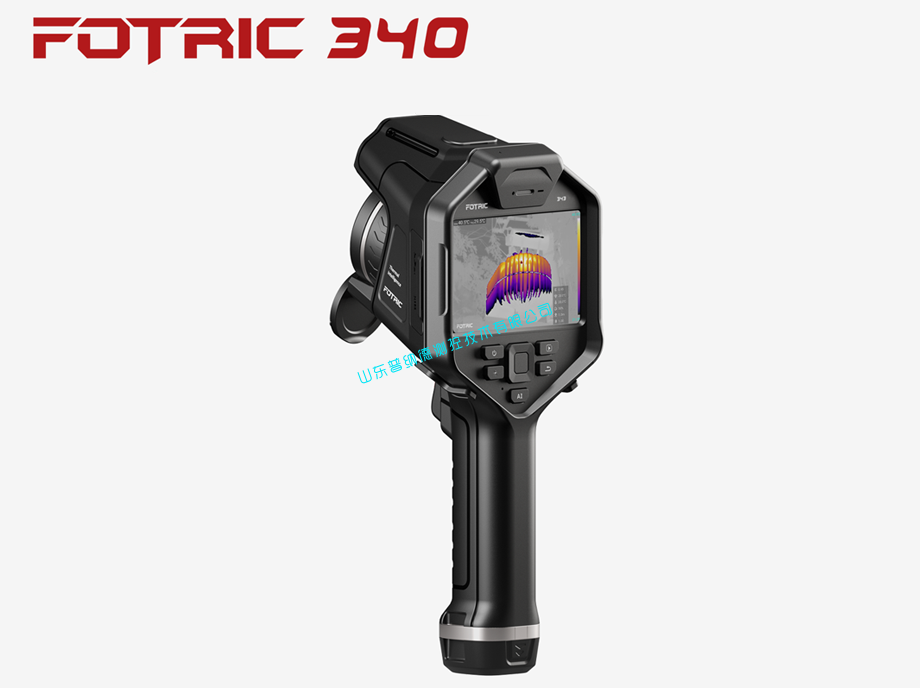

紅外熱像監控系統通過非接觸式的測溫方式，解決了在高爐工藝中測量溫度高、不易接近測量的問題。紅外熱像監控系統具有圖像清晰、穩定、不受測量環境的干擾，具有必要的圖像分析功能，具有較高的溫度分辨率能滿足實測距離的要求，具有較高的測量精確度和合適的測溫范圍，紅外熱像儀可以直觀體現爐體溫度圖像，便于直觀， 及時發現耐火材料出現的裂縫、脫落、局部減薄等缺陷，紅外熱像儀可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。通過紅外熱像圖缺點確認高爐內襯缺陷部位，分析缺陷的嚴重程度、缺陷面積大小，制定施工方案，指導灌漿造襯施工等。
紅外熱像監控系統作為監測溫度得一種重要手段，它具有不接觸，不停運，24小時實時監控，發現安全隱患能及時報警等諸多優點，可以做到省時、省力，大大提高設備的運行可靠性。
2系統的建設實現以下的目標
全天候監控：利用紅外熱像監控系統通過遠端控制，無需看管而實現全天候運行。
自動報警：當監測到溫度異常時生成報警信息，通知值班人員查看現場情況，及時作出相應處理。

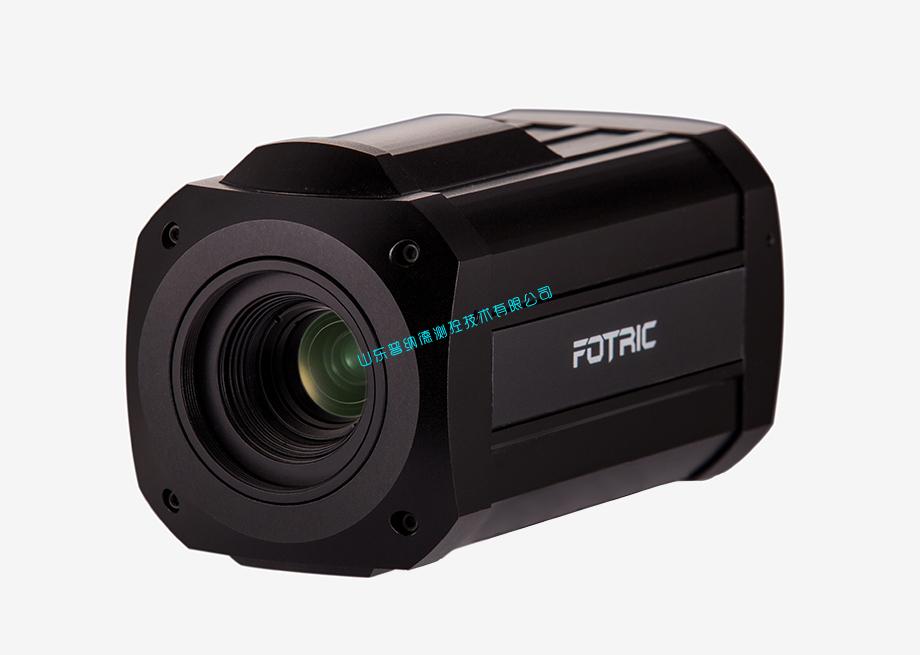

雙視監控：紅外熱像與可見光攝像機安裝在同一個倉內，既可以保證兩個攝像頭監視的是同一個設備位置，也解決了紅外熱像難以識別設備安裝位置的問題，便于及時判斷設備的具體過熱點。

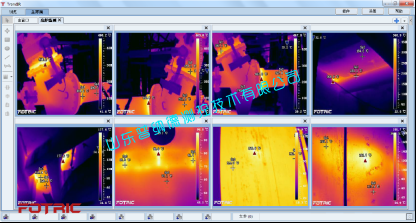

實時顯示：實時顯示全輻射紅外熱圖，值班人員可實時查看整個監測區域任意點或區域位的實時溫度情況。
可對異常情況進行錄制、拍照、分析，并出具專業檢測報告。
報警存儲：當高爐出現溫度異常，監控后臺會及時發現溫度異常區域，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會抓拍發生過程中的圖像文件并生成日志，方便后期查找調用！
短信報警：可選擇將現場異常問題第一時間通過短信的方式推送到相應負責人手機上，使相應負責人員第一時間獲取現場異常情況。
聲光報警：高溫溫度異常時，監控后臺發現問題，即可聯動現場聲光報警系統提醒現場工作人員異常情況。
自定義報警閾值和等級：系統可內定義4個不同報警閥值和等級，協助工作人員對隱患發生的緊急程度、發展勢態和可能造成的危害程度作出準確評估，提升處理的有效性
系統具有高可靠性、安全性、可維修性和可擴展性。設計方案預留了一定的接口和容量。系統可與中控室網線連接。儀器可自動連接、自動控制、自動校準、系統網絡化、錯誤指示等功能。
