項目背景
熱風爐是煉鐵生產過程中的重要設備之一。在高爐煉鐵生產過程中，需要向高爐的內部鼓入大量的助燃空氣，以促進高爐內煉鐵反應的進行，由于高爐內部溫度很高，鼓入常溫空氣將會導致高爐內部溫度急劇下降，不利于煉鐵反應的進行，因此需要鼓入高溫的空氣。熱風爐的作用就是把鼓風加熱到要求的溫度，一般一座高爐配3~4座熱風爐，熱風爐的作用是為高爐持續不斷的提供1000度以上的高溫?zé)犸L(fēng)。目前先進的現代熱風爐風溫可以達到1300度。從而燃燒焦炭以把鐵礦石還原成鐵水。
高爐冶煉過程是一個連續的、大規模的、高溫生產過程，其穩定順行至關重要。作為給高爐提供熱風的關鍵設備，熱風爐的工作狀況直接影響風溫的高低和穩定，其穩定安全運行是高爐穩順的基礎。高風溫能給高爐提供充足熱量，降低作為熱量消耗的焦炭量，同時可以提高鼓風動能，活躍爐缸，促進爐渣脫硫，提高噴吹量等,然而，因NOx的形成和酸性物在爐殼和熱風管道內壁的冷凝，熱風爐爐殼和管道易產生晶間應力腐蝕問題。隨著熱風爐內拱頂和熱風管道長時間工作，熱風爐內拱頂和熱風管道表面耐火材料會出現變薄和脫落問題，尤其是在熱風管道中的支管和總管交匯處，如果不能及時發現，會造成重大安全事故，給熱風爐安全生產帶來巨大隱患，嚴重影響整個工藝的穩定運行。本次項目現場熱風管道總管和支管交匯處出現耐火磚脫落，幸虧及時發現，沒有對整個生產和安全造成重大事故。但是一套完善的在線溫度監測系統是客戶目前迫切需要的。
紅外熱像監控系統的應用目標
因表面溫度監測以其全面性和易實施性，被作為主要的監測目標。監測表面溫度一般采用紅外熱像儀方法來實現。對于處于運行中的熱風爐拱頂以及熱風管道，因其處于高壓密閉和連續生產的特性，所采用的預防措施除了在熱風爐工藝操作參數上予以調整外，主要是通過人工點檢方式，對熱風爐爐殼和熱風管道工作狀態進行監測。但鑒于熱風爐高溫段位置較高，區域面積大，人工點檢監測范圍有限，且存在監測不連續間隔時間長和工作量大等問題,已不能滿足熱風系統實時監測的需要。因此，采用紅外熱像在線監測系統用于熱風爐拱頂和熱風管道的溫度監測，實現全天候24小時實時掌握熱風爐拱頂和熱風管道的溫度變化趨勢，及時發現異常現象，保證整個熱風爐系統的安全運行。
紅外熱像監控系統作為監測溫度得一種重要手段，它具有不接觸，不停運，24小時實時監控，發現安全隱患能及時報警等諸多優點，可以做到省時、省力，大大提高設備的運行可靠性。
系統的建設實現以下的目標
全天候監控：利用紅外熱像監控系統通過遠端控制，無需看管而實現全天候運行。
自動報警：當監測到溫度異常時生成報警信息，通知值班人員查看現場情況，及時作出相應處理。
雙視監控：紅外熱像與可見光攝像機安裝在同一個倉內，既可以保證兩個攝像頭監視的是同一個設備位置，也解決了紅外熱像難以識別設備安裝位置的問題，便于及時判斷設備的具體過熱點。
實時顯示：實時顯示全輻射紅外熱圖，值班人員可實時查看整個監測區域任意點或區域位的實時溫度情況。
可對異常情況進行錄制、拍照、分析，并出具專業檢測報告。
報警存儲：當高爐出現溫度異常，監控后臺會及時發現溫度異常區域，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會抓拍發生過程中的圖像文件并生成日志，方便后期查找調用！
短信報警：可選擇將現場異常問題第一時間通過短信的方式推送到相應負責人手機上，使相應負責人員第一時間獲取現場異常情況。
聲光報警：高溫溫度異常時，監控后臺發現問題，即可聯動現場聲光報警系統提醒現場工作人員異常情況。
自定義報警閾值和等級：系統可內定義4個不同報警閥值和等級，協助工作人員對隱患發生的緊急程度、發展勢態和可能造成的危害程度作出準確評估，提升處理的有效性
系統具有高可靠性、安全性、可維修性和可擴展性。設計方案預留了一定的接口和容量。系統可與中控室網線連接。儀器可自動連接、自動控制、自動校準、系統網絡化、錯誤指示等功能。
接口開源：免費開源接口開發包，便于和鋼鐵企業管理平臺進行對接。
整體效果圖

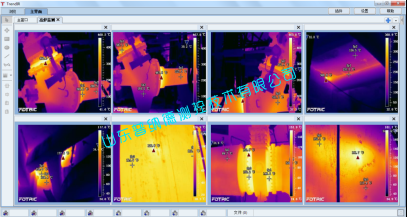

熱成像單視監測

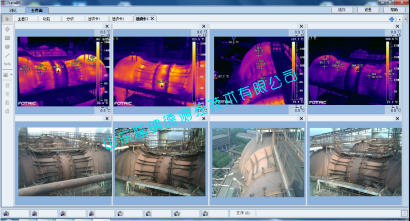

可見光、紅外雙視監測
