一、紅外熱像監控系統應用目標

1、系統應用的意義

糧食輸送帶具有運輸里程長、旋轉設備多、粉塵含量高易爆等特點，因此其發熱點分散且一旦出現設備過熱 極易引起皮帶機械設備的燃燒損壞，其風險等級較高、安全隱患較大。安裝紅外熱成像設備用于糧食傳輸皮帶主要用以監測因設備運行中設備的溫度異常變化，通過不同的溫度閾值設置觸發報警 從而預防設備的故障及火災監測，且可以減少因突發情況產生的事故損失。紅外熱像設備實現了24小時實時監控，可實現無人化值守，在節省人工成本的同時，可以更加及時全面的掌握設備的運行狀態。

2、系統的建設實現以下的目標

2.1、全天候監控：利用紅外熱像監控系統通過遠端控制，無需看管而實現全天候運行。

2.2、自動報警：當監測到溫度異常時生成報警信息，通知值班人員查看現場情況，及時做出相應處理。

2.3、實時顯示：實時顯示全輻射紅外熱圖，值班人員可查看熱像儀監測范圍內任意位置的溫度。

2.4、異常報警：當出現溫度異常，監控后臺會及時發現溫度異常區域，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會錄制事發過程中的視屏文件，方便后期查找調用！

2.5、可實時查看皮帶設備監測范圍內任意點位的實時溫度分布狀況和實時溫度信息

2.6、可對異常情況進行錄制、拍照、分析，并出具專業檢測報告。

2.7、風冷降溫：采用專用防爆型防護倉，防護倉具備風冷降溫功能，可在較高溫環境下連續工作

3、總體設計概述

本方案主要針對于糧食運輸皮帶機進行紅外成像監測，以實現設備運行中關鍵設備的溫度實時上傳檢測皮帶上料過程中整體設備的溫度情況檢測。本次項目現場共涉及兩套皮帶傳輸設備共4個滾筒機，單套皮帶長度約300米。

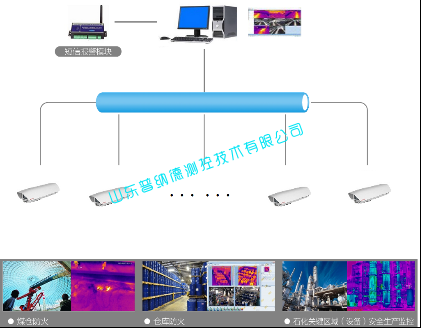

二、系統架構圖
