一、紅外熱像監控系統應用目標

1.1：系統應用意義

某棉花倉儲區為一大型的儲運貨場，且分為室內和室外兩種存儲方式。因其倉庫內有大量棉花等易燃物品的存放，一旦發生火災等突發事故將會造成極大的財產損失。隨著倉儲行業的規范化管理，安全意識的逐漸增強。各種檢測手段也逐漸的投入到了日常的倉儲運維和安全保障中去。 給倉庫的安全運營起到了很大的保障作用。

本方案主要針對于紅外熱成像儀在棉花倉儲中的安全監測方案。本方案主要實現的目標是對棉花存放區實行24小時實時的溫度監控；一旦發現超溫區域可以實現自動報警，及時提醒值班安全人員消缺，對于整場的安全監控具有重要的作用，減少了因突發狀況造成的不必要的財產損失。

紅外熱像監控系統具有圖像清晰、穩定、不受測量環境的干擾，具有必要的圖像分析功能，具有較高的溫度分辨率能滿足實測距離的要求，具有較高的測量精確度和合適的測溫范圍。適合于棉花倉儲的實時溫度監控。

紅外熱像監控系統是倉庫監測的一種重要手段，它具有不接觸，大面積，24小時實時監控，發現安全隱患能及時報警等諸多優點，可以做到省時、省力，大大提高倉庫的安全性。

1.2 系統實現目標

系統的建設實現以下的目標

• 全天候監控：利用紅外熱像監控系統通過遠端控制，無需看管而實現全天候運行。
• 自動報警：當監測到溫度異常時生成報警信息，通知值班人員查看現場情況，及時作出相應處理。
• 實時顯示：實時顯示監控區域的最高溫點，值班人員可以隨時查看各區域額溫度狀況。
• 支持短信報警：當溫度出現異常時，可通過短信收發模塊通知相關人員注意現場情況，第一時刻了解現場情況并且做出相應處理。
• 首火警點：當監測區出現溫度異常，監控后臺會及時發現溫度異常區域，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會錄制事發過程中的視屏文件，方便后期查找調用！
• 聲光報警：通過在設備后端安裝聲光報警模塊，無需實時監控，溫度異常，設備后端會自行觸發報警提醒現場人員。

1.3.設備選型

考慮整個貨場面積較大 定點式監控需要較大的布點  本次推薦使用云臺式紅外熱成像儀：FOTRIC826-L28-423。設備通過光纖傳送方式將現場熱像畫面?zhèn)鬏數胶笈_控制室，實現后臺控制室對現場的實時監測。監控中心可實時查看現場溫度分布情況，當出現異常溫度時，可通過外接聲光報警器和短信報警器，第一時間對現場情況進行了解。

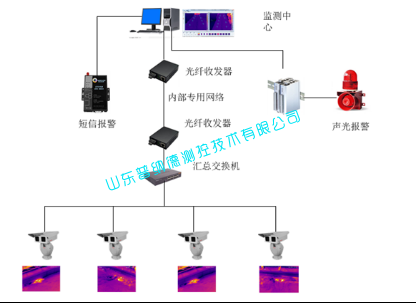

系統架構圖
